详细介绍eBPF的实现原理。

前言 (1)

读Brendan Gregg的BPF Performance Tools这本书有一段时间了，但一直感觉没有深入理解：一方面工作中接触的内核版本比较低所以很少有机会用得上，另一方面此书洋洋洒洒七八百页，大部分篇幅讲的是如何使用作者开发的BPF工具，对工具是如何开发出来的，以及如何在系统上跑起来，只是作原理上的描述，没有体感。所以，“纸上来得终觉浅”，要想搞得更深入一点，还是要看代码，做实验。本文通过“解剖一只麻雀”，来揭开BPF的神秘面纱。

本文的实验环境:

BPF的原理 (2)

BPF(Berkeley Packet Filter)，如其名字所示，最早是为了优化抓包工具的性能而开发的。BPF是一个执行引擎（也就是VM: Virtual Machine），可以执行mini程序。用户的包过滤表达式被编译成BPF指令来执行。我们常用的tcpdump就是使用BPF实现的；可以使用tcpdump -d选项打印出BPF指令。不过，这时的BPF只用于网络抓包方面，VM寄存器和内存也都比较小。

Alexei Starovoitov在2013年重写了BPF并在2014年被发布到linux内核。这次重写把BPF变成了一个通用的VM（general-purpose VM），不只能执行网络相关的指令，还能执行其他程序，同时也扩充了寄存器和内存，加入了一种叫map的storage（后面会看到）。此外，BPF指令还能够被JITed (Just In Time)，即编译成本地native指令，然后优化并执行。这真正让内核变得可编程（programmable）了。此时BPF也被叫做Extended BPF，即eBPF。和社区习惯一样，本文不特意区分，BPF就是指eBPF。

到网上搜BPF的话，极有可能搜到Brendan Gregg的这张图：

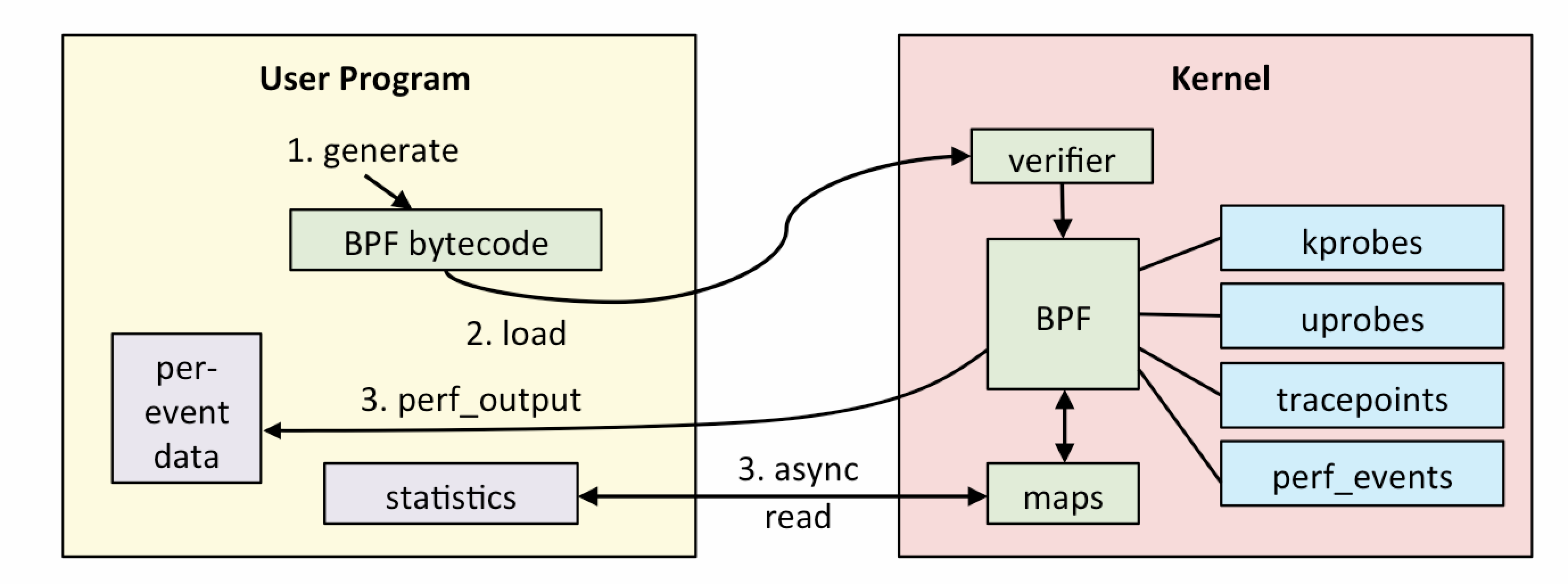

figure1

图1

从这张图可以看出，“要把大象装冰箱”总共分3步：

  • 写BPF程序；
  • 把BPF程序加载到内核；
  • BPF程序被event触发执行并输出结果；

原理很清晰，但要实施起码要解决或者回答以下问题：

  • BPF程序用什么语言写？长啥样？
  • 如何编译成BPF字节码（BPF bytecode）？用什么编译器来编译？
  • 如何加载到内核？
  • 如何和event绑定，以至于被触发运行？
  • 如何从用户态获取到BPF程序的输出？

其实有些问题不止一个答案，比如BPF程序用什么语言写，可以用C语言，也可以用LLVM IR，还可以用bpftrace（一种类似DTrace或者SystemTap的语言）。至于如何加载、运行等，则需要一整套基础设施来配合完成。如果把上述原理看做一个抽象架构的话，则BCC（BPF Compiler Collection）就是这个架构的一个具体实现（bpftrace是另一个实现）。

BCC (3)

如下图所示，从本质上讲，BCC（BPF Compiler Collection）是为BPF工具的开发者提供的一整套基础设施，使得BPF工具开发者能够：

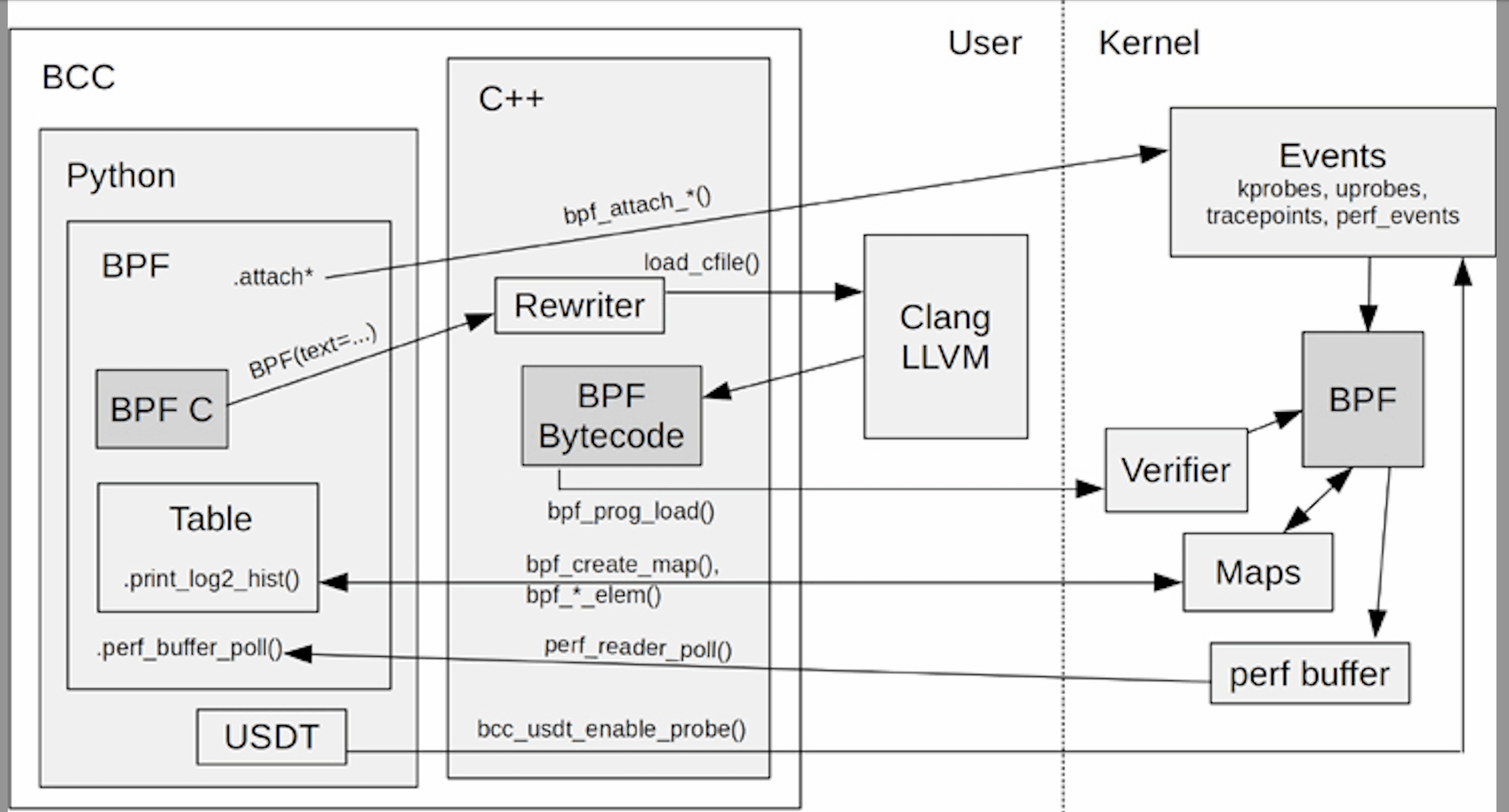

figure2

图2
  • 使用C语言写BPF程序；
  • 在编译之前，对BPF程序进行rewrite（例如把pid_t pid = task->pid;重写成pid_t pid; bpf_probe_read(&pid, sizeof(pid), &task->pid);）。Rewrite能力是BCC的特色。
  • 把BPF程序编译成BPF字节码；
  • 把编译出的（以及rewritten）BPF字节码加载到内核；
  • 把BPF program（就是BPF程序中的函数）attach到events（例如kprobe）；
  • 从BPF map storage读取BPF的输出；

也就是说，这些基础设施是一些库、编译器、脚本等东西，使用这些东西能够完成上面的步骤。除此之外，BCC的发布中还包含很多基于这些基础设施开发的BPF工具，biolatency就是其中的一个，用于统计block层request的延迟。它就是我们要解剖的“麻雀”。接下来我们通过研究它来看BCC基础设施如何配合工作，目的是了解BPF原理如何落地，以便在必要的时候，有能力开发自己的BPF工具。

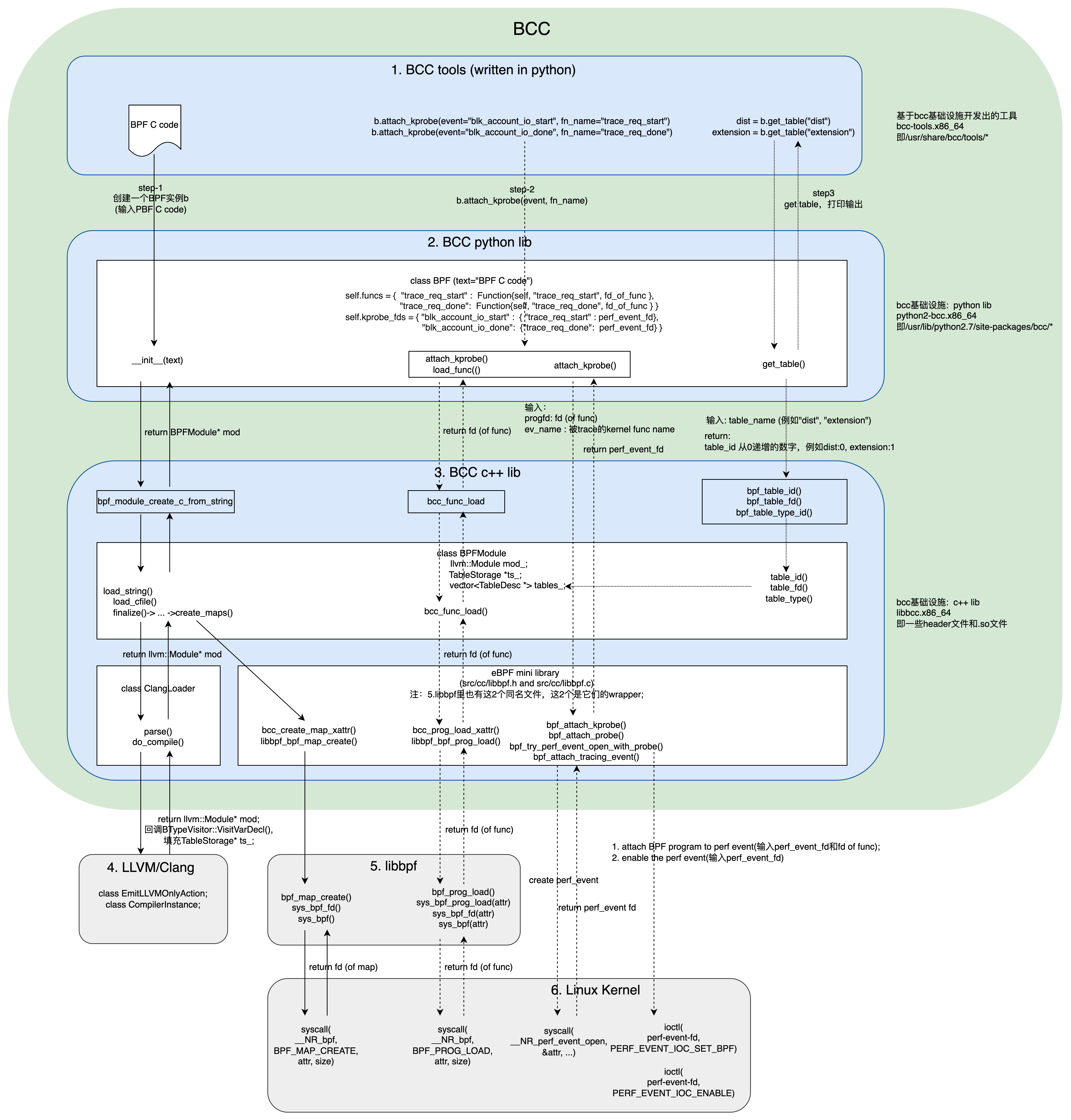

首先，针对biolatency这个特例，我把BCC的架构图细化一下（图中绿色部分属于BCC范畴，LLVM/Clang和libbpf是BCC的依赖库）:

figure3

图3

从BPF C程序开始 (3.1)

BPF工具biolatency是一个python脚本。首先，把BPF C语言程序片段保存存在一个str变量里：bpf_text=C语言程序。

然后对bpf_text进行整理：C程序里包含一些Place Holder，根据命令行选项来替换这些Place Holder。例如当命令行中有-d sdb这样的选项时，DISK_FILTER这个Place Holder被替换成（假设/dev/sdb的major为253，minor为0）:

1
2
3
4
struct gendisk *disk = req->rq_disk;
if (!(disk->major == 253 && disk->first_minor == 0)) {
    return 0;
}

当然，这些都是细节，是工具开发者为使用者提供的便利，若是我们自己开发这个BPF工具，可以查到/dev/sdb的major/minor并直接写在程序里，或者把major/minor作为命令行参数。

然而，有一个替换不得不提：

1
2
3
4
if BPF.kernel_struct_has_field(b'request', b'rq_disk') == 1:
    store_str += disks_str.replace('__RQ_DISK__', 'rq_disk')
else:
    store_str += disks_str.replace('__RQ_DISK__', 'q->disk')

意思是，若内核结构体struct request有rq_disk字段，就把__RQ_DISK__替换为rq_disk；否则替换为q->disk。这个替换和上面对DISK_FILTER的替换可不是一码事，因为这里涉及到“可移植性”这个话题，并且利用了BTF（BPF Type Format）。BPF的先驱们为“BPF程序的可移植性”做了很多努力，他们的终极目的是CO-RE（Compile Once – Run Everywhere：编译一次，到处运行；见第TODO节）。我们正在研究的biolatency没有达到CO-RE，它每次执行都要重新编译（使用LLVM/Clang编译，见后文），但它也在为“可移植性”而努力：通过这个替换，可以达到编写一次，到处编译。若没有这个自动替换，我们将不得不为不同版本的kernel编写不同的代码，struct request定义不同，BPF C程序也要相应地写做rq_disk或q->disk.

经过这些替换，最终生成合法的BPF C程序。我们可以使用--ebpf选项打印出来：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
# generated by: python3.6 /usr/share/bcc/tools/biolatency -d sdb -e -Q --ebpf

#include <uapi/linux/ptrace.h>
#include <linux/blk-mq.h>

typedef struct disk_key {
    char disk[DISK_NAME_LEN];
    u64 slot;
} disk_key_t;

typedef struct flag_key {
    u64 flags;
    u64 slot;
} flag_key_t;

typedef struct ext_val {
    u64 total;
    u64 count;
} ext_val_t;

BPF_HASH(start, struct request *);
BPF_HISTOGRAM(dist);
BPF_ARRAY(extension, ext_val_t, 1);

// time block I/O
int trace_req_start(struct pt_regs *ctx, struct request *req)
{

    struct gendisk *disk = req->rq_disk;
    if (!(disk->major == 253 && disk->first_minor == 0)) {
        return 0;
    }


    u64 ts = bpf_ktime_get_ns();
    start.update(&req, &ts);
    return 0;
}

// output
int trace_req_done(struct pt_regs *ctx, struct request *req)
{
    u64 *tsp, delta;

    // fetch timestamp and calculate delta
    tsp = start.lookup(&req);
    if (tsp == 0) {
        return 0;   // missed issue
    }
    delta = bpf_ktime_get_ns() - *tsp;

    delta /= 1000;

    // store as histogram
    dist.atomic_increment(bpf_log2l(delta));
    u32 index = 0;
    ext_val_t *ext_val = extension.lookup(&index);
    if (ext_val) {
        lock_xadd(&ext_val->total, delta);
        lock_xadd(&ext_val->count, 1);
    }


    start.delete(&req);
    return 0;
}

这就是BPF程序的庐山真面目了，它将被编译成BPF字节码并加载到内核执行。可能从函数的名字trace_req_start和trace_req_done你也能猜出，这两个函数将被attach到block-IO的开始和结束处，用以统计block-IO的执行latency。如何统计的呢？看这两个函数的逻辑。

  • trace_req_start：block-IO开始时，把req的指针以及当前系统时间记录到start中（从其声明可以看出，start应该是一个哈希表）；
  • trace_req_done：block-IO结束时，从start哈希表查出req的开始时间，用当前时间（结束时间）减去开始时间便得到结果delta；然后把delta存到dist（从声明可以看出它是一个直方图），并累加extension（它是一个长度为1的数组，类型是ext_val_t）；

值得一提的是，这里用到的start、dist和extension都是map storage，后面将介绍它们。这两个函数相当简单。不过，下面就进入BCC的难点了。

Rewrite和编译 (3.2)

我们需要把BPF C程序编译成BPF字节码，这样BPF VM才能够执行，这很容易理解。但在编译之前BCC还会对程序进行rewrite：因为这些程序员眼中看似合法的C程序，对于BPF VM这个特殊的执行引擎来说不一定合法，例如不能直接dereference指针而要通过bpf_probe_read函数。BCC的核心能力之一就是能够对程序进行rewrite。Rewrite和编译的过程如图4所示：

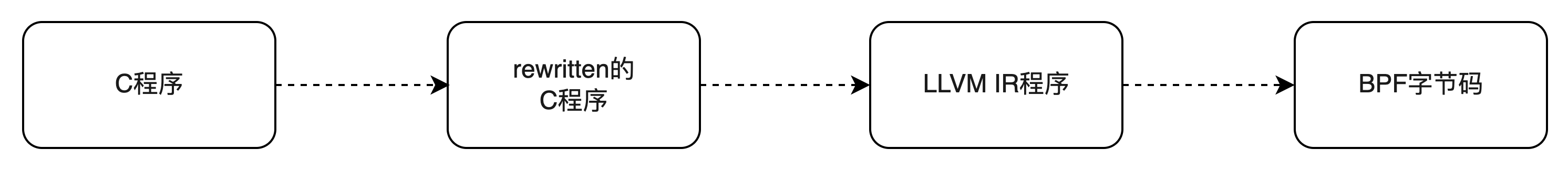

figure4

图4

BPF C程序的rewrite和编译全被封装在biolatency的这一行:

1
b = BPF(text=bpf_text)

它构造一个BPF对象，输入参数正是上一节我们看到的C程序。Python类class BPF定义在src/python/bcc/__init__.py中。从前面的图3可知，python库python-bcc是C++库libbcc的一个封装。

Python class BPF的主要函数：

  • __init__：调用bpf_module_create_c_from_string。这个函数封装了从C代码到BPF字节码转化的全过程：对C程序进行rewrite，然后编译生成LLVIM IR，最后编译成BPF字节码。下文很大篇幅讲的都是bpf_module_create_c_from_string内部的细节。最终，这个函数返回一个BPFModule对象。它是一个C++类，里面封装一个llvm::Module对象，其中有BPF字节码程序。所以，这一步之后，我们就有了BPF程序，剩下的就是加载、执行了。若C程序中的函数名符合特定规则，BPF::__init__还会自动加载；biolatency中的trace_req_start和trace_req_done都不符合，所以不自动加载。
  • load_func ：加载BPF函数（biolatency中的trace_req_start和trace_req_done）到内核；细节见第3.4节。
  • attach_*：把BPF函数attach到event；从图1可以看到，支持多种类型的event：kprobe, uprobe, tracepoints等；biolatency只用到kprobe；所以第3.5节我将介绍attach_kprobe。
  • get_table：table即前面所说的BPF map storage，从它可以读取BPF程序的输出。第3.3节将介绍map storage是如何创建的。

Python class BPF的主要字段：我们知道，linux中内核把很多东西抽象成文件，用户态程序与之交互的一个重要手段是fd，或者说内核把很多东西作为fd暴露给用户态程序。这里也不例外，BPF函数（trace_req_start和trace_req_done）加载之后返回prog或者funcfd；map storage创建返回mapfd；Attach BPF函数之后也得到一个perf_eventfd；class BPF实例的主要字段就是这些fd。

本小节我们只看BPF.__init__：调用C++库函数bpf_module_create_c_from_string来rewrite和编译BPF C程序。

BPFModule类 (3.2.1)

函数bpf_module_create_c_from_string的第一个事情就是构造一个class BPFModule的对象。BPFModule是C++库libbcc中的最重要的类，它的重要数据成员是：

  • std::unique_ptr<llvm::Module> mod_：这个Module是LLVM领域的概念，它是LLVM IR Objects（全局变量、函数及符号表）的顶层容器；多个Module又构成LLVM程序。所以这个mod_就是3.1节的BPF C程序编译出的LLVM IR程序（我们的C程序只有一个模块，所以也只有一个LLVM Module）。从名字上看class BPFModule是对llvm::Module的封装，但事实上class BPFModule涵盖的内容要广的多：因为mod_还不是BPF字节码，而是LLVM IR程序；所以class BPFModule还要把LLVM IR转化成BPF字节码，并且还负责加载及读取输出等诸多事情。从BPF C程序到LLVM IR的转化是在ClangLoader::do_compile中完成的。
  • std::unique_ptr<ProgFuncInfo> prog_func_info_：如上所述，mod_是LLVM IR程序，下一步是把它转化成BPF字节码，这是在BPFModule::finalize中完成的。BPFModule::finalize把trace_req_start和trace_req_done的LLVM IR指令转化成BPF字节码，并把BPF字节码的起始地址和size保存到prog_func_info_中。以后加载这2个函数到内核（第3.4节）就从prog_func_info_查找BPF字节码的起始地址和size。
  • sec_map_def sections_：如上所说，prog_func_info_中保存着trace_req_start和trace_req_done的起始地址和size，但prog_func_info_并不own这些内存空间；真正own这些空间的是sections_。也就是说，起始地址和size指向的空间在sections_中；sections_由MyMemoryManager管理。BPFModule::finalize把LLVM IR程序转化成BPF自己码之后，ExecutionEngine engine_回调MyMemoryManager，填入BPF字节码。
  • TableStorage *ts_：前面提到BPF map storage；这些东西在书中叫map，在代码中叫table。第3.1节的C程序中的start，dist和extension都是storage，它们被分别声明为BPF_HASH，BPF_HISTOGRAM和BPF_ARRAY类型；从名字可以猜测，分别是哈希表、直方图和数组。这是BPF程序在内核里执行时用到的数据结构。例如trace_req_start把请求req的地址保存在start哈希表中，trace_req_done又从中查询出来，这和我们利用std::map写用户态程序是一样的。而dist和extension是用来保存程序输出数据的。在编译时，会生成这些变量的描述信息，并通过callback机制向ts_填入这些数据结构的描述。

Rewrite并编译成LLVM IR程序 (3.2.2)

继续说bpf_module_create_c_from_string，它构造class BPFModule对象之后，就调用其load_string函数，输入的就是第3.1节的C程序文本：

  • load_cfile()：把C程序编译成LLVM IR程序，中途进行rewrite；这是本小节的内容。
  • finalize()：把LLVM IR程序翻译成BPF字节码；我们将在第3.2.5节介绍。

BPFModule::load_cfile构造一个ClangLoader对象，然后调用parse，进而调用do_compile，这里就是rewrite和编译的核心代码。抛开纷繁的细节，主要流程是3阶段翻译：每个阶段构造一个clang::CompilerInstance实例，上一个阶段的output是下一个阶段的input，并且每个阶段都有一些callback；如上一节所述，BPFModule中的一些字段就是通过这里的callback动作填值的（如图5红线所示）；BCC的rewrite也是通过callback实现的。

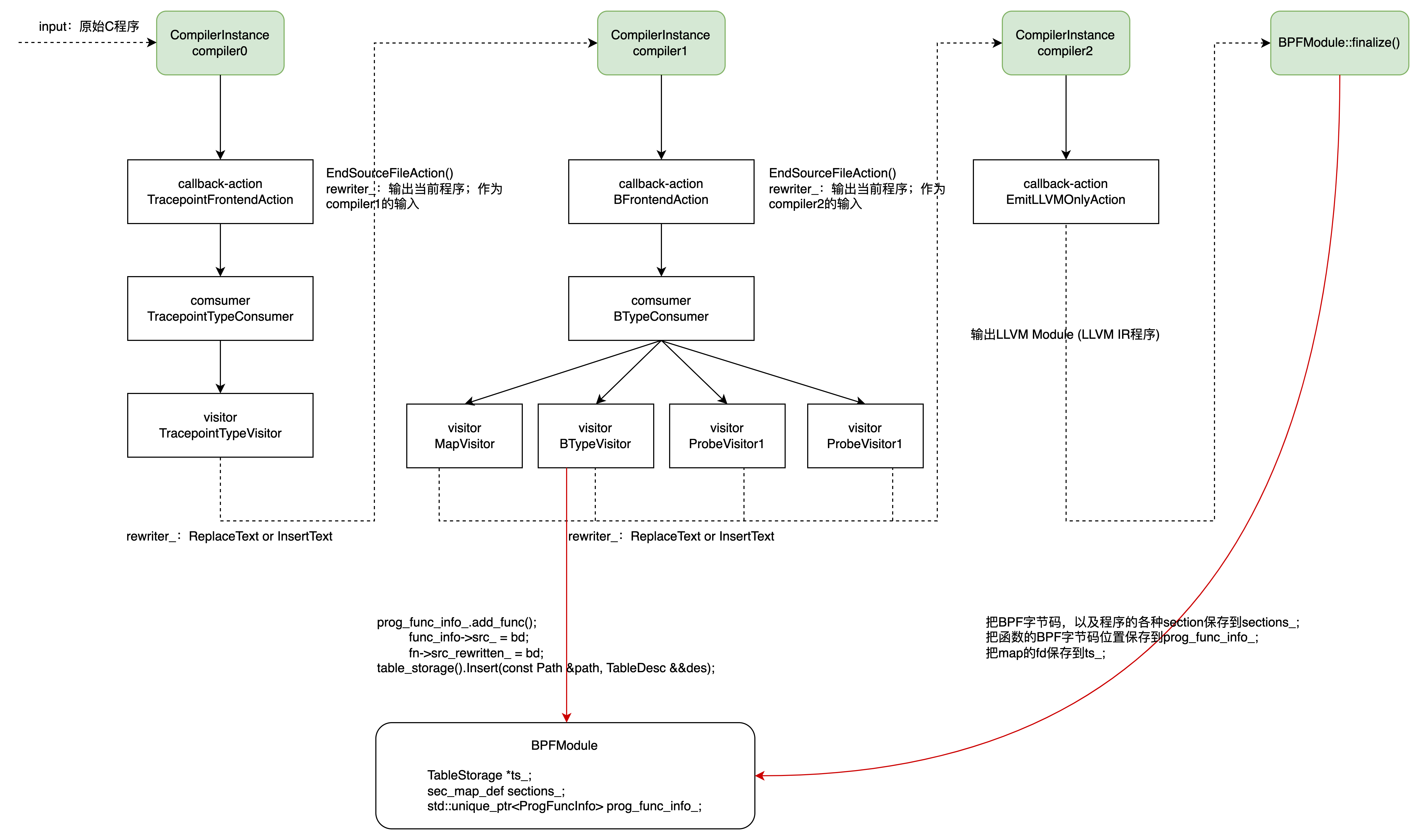

figure5

图5

第0阶段（compiler0），即TracepointFrontendAction中所做的事情是: 检查每个函数的每个参数，若参数的类型符合pattern (?:struct|class)\s+tracepoint__(\S+)__(\S+)，就在该函数前插入struct tracepoint__{category}__event {...};. 我们的biolatency没有这样的函数，暂不深究。

第1阶段（compiler1），BFrontendAction中有3种（4个）visitor：a. ProbeVisitor; b. MapVisitor; c. BTypeVisitor; 它们所做的事分别是：a. ProbeVisitor把指针dereference（即*ptr）rewrite成bpf_probe_read_xxx(ptr)；b. MapVisitor把start.update(...)这的map/storage访问rewrite成bpf_map_update_elem(...)；c. BTypeVisitor

Callback类TracepointFrontendAction和BFrontendAction都实现clang::ASTFrontendAction接口，override函数CreateASTConsumer和EndSourceFileAction；所以clang::CompilerInstance才知道如何回调它们：

  • 首先，调用CreateASTConsumer函数获取consumer，TracepointTypeConsumer或者BTypeConsumer，这些consumer又实现clang::ASTConsumer接口，override接口中的Handle*系函数，例如HandleTopLevelDecl和HandleTranslationUnit。
  • 有了consumer，clang::CompilerInstance在处理C程序的过程中，遇到函数声明、函数调用、函数参数，变量，表达式等单元的时候，就调用consumer的对应的Handle*系函数；
  • 同时consumer又持有一些visitor：它们都实现clang::RecursiveASTVisitor接口，override接口中的Visit*系函数；Handle*函数被调用时，就会调用visitor的Visit*函数；
  • 最后，当前clane::CompilerInstance处理过的程序文本，作为下一个CompilerInstance的输入。

BCC的rewrite能力就是在这些Visit*函数中实现的，其中最主要的是：

  • 如果一个BPF函数要被probe触发执行，则它们都有struct pt_regs* ctx参数（probe通过struct pt_regs* ctx传递参数）；否则，函数没有struct pt_regs* ctx参数，它肯定不能被probe调用，故而只能被模块内其他函数调用，所以Rewriter为其加上__attribute__((always_inline))属性，作为优化。
  • BPF VM是一个特殊的执行环境，由于安全性，不能直接dereference指针，所以要替换成bpf_probe_read或者bpf_probe_read_kernel等；
  • 一些语法糖（syntax sugar）：例如第trace_req_start中的start.update()，要替换成真正面目，如下written的C代码所示，bpf_map_update_elem(...);

对biolatency做简单修改，加上debug=DEBUG_PREPROCESSOR，就可以打印出rewrite之后的C程序：

1
b = BPF(text=bpf_text, debug=DEBUG_PREPROCESSOR)

输出如下，对比第3.1节，主要变化发生在对变量的访问上：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
#if defined(BPF_LICENSE)
#error BPF_LICENSE cannot be specified through cflags
#endif
#if !defined(CONFIG_CC_STACKPROTECTOR)
#if defined(CONFIG_CC_STACKPROTECTOR_AUTO) \
    || defined(CONFIG_CC_STACKPROTECTOR_REGULAR) \
    || defined(CONFIG_CC_STACKPROTECTOR_STRONG)
#define CONFIG_CC_STACKPROTECTOR
#endif
#endif

#include <uapi/linux/ptrace.h>
#include <linux/blk-mq.h>

typedef struct disk_key {
    char disk[DISK_NAME_LEN];
    u64 slot;
} disk_key_t;

typedef struct flag_key {
    u64 flags;
    u64 slot;
} flag_key_t;

typedef struct ext_val {
    u64 total;
    u64 count;
} ext_val_t;

BPF_HASH(start, struct request *);
BPF_HISTOGRAM(dist);
BPF_ARRAY(extension, ext_val_t, 1);

// time block I/O
__attribute__((section(".bpf.fn.trace_req_start")))
int trace_req_start(struct pt_regs *ctx)
{
    struct request *req = (struct request *)ctx->di;

    struct gendisk *disk = ({ typeof(struct gendisk *) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&req->rq_disk); _val; });
    if (!(({ typeof(int) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&disk->major); _val; }) == 253 && ({ typeof(int) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&disk->first_minor); _val; }) == 0)) {
        return 0;
    }

    u64 ts = bpf_ktime_get_ns();
    bpf_map_update_elem((void *)bpf_pseudo_fd(1, -1), &req, &ts, BPF_ANY);
    return 0;
}

// output
__attribute__((section(".bpf.fn.trace_req_done")))
int trace_req_done(struct pt_regs *ctx)
{
    struct request *req = (struct request *)ctx->di;
    u64 *tsp, delta;

    // fetch timestamp and calculate delta
    tsp = bpf_map_lookup_elem((void *)bpf_pseudo_fd(1, -1), &req);
    if (tsp == 0) {
        return 0;   // missed issue
    }
    delta = bpf_ktime_get_ns() - *tsp;

    delta /= 1000;

    // store as histogram
    ({ typeof(dist.key) _key = bpf_log2l(delta); typeof(dist.leaf) *_leaf = bpf_map_lookup_elem_(bpf_pseudo_fd(1, -2), &_key); if (_leaf) lock_xadd(_leaf, 1);});
    u32 index = 0;
    ext_val_t *ext_val = bpf_map_lookup_elem((void *)bpf_pseudo_fd(1, -3), &index);
    if (ext_val) {
        lock_xadd(&ext_val->total, delta);
        lock_xadd(&ext_val->count, 1);
    }

    bpf_map_delete_elem((void *)bpf_pseudo_fd(1, -1), &req);
    return 0;
}

#include <bcc/footer.h>

打印发生在compiler1的callback BFrontendAction::EndSourceFileAction中；也就是说，经过compiler0和compiler1，结果还是C程序，只是发生了rewrite。最后由compiler2把rewritten的C程序编译成LLVM IR程序；这是clang的事，我们不深入了。

生成map storage的描述信息 (3.2.3)

如图5所示，在callback中还有做了一些重要的事，其中之一就是生成map的描述信息并存到BPFModule::ts_字段中；这是在函数BTypeVisitor::VisitVarDecl(VarDecl *Decl)中完成的。看参数可知，这个callback是clang::CompilerInstance在处理过程中遇到变量声明的时候触发的；所声明的变量自然是start, dist和extension:

1
2
3
BPF_HASH(start, struct request *);
BPF_HISTOGRAM(dist);
BPF_ARRAY(extension, ext_val_t, 1);

此函数处理一个map（在代码中叫table）变量声明：构造一个TableDesc对象，它描述一个BPF map/table的信息:

  • name就是start，dist或者extension；
  • fd暂时不填（除非用户设置了pinned fd），到3.3节，真正在内核里创建它们的时候，才返回fd；
  • 其他就是map/table字段的描述信息；

生成之后，调用Insert保存到BPFModule::ts_中。

生成func描述信息 (3.2.4)

和生成map storage的描述信息类似，在callback中还生成了函数（trace_req_start和trace_req_done）的描述信息，并存到BPFModule::prog_func_info_字段中。这是在函数BTypeVisitor::VisitFunctionDecl(FunctionDecl *D)中完成的。从参数可看出，这个callback是clang::CompilerInstance遇到函数声明的时候触发的。这里把函数的信息填到BPFModule::prog_func_info_中，并把函数的C语言源代码（未rewrite之前的）保存在FuncInfo::src_中。

到compiler1结束时，调用callback BFrontendAction::EndSourceFileAction，还会把rewritten的C语言源代码保存在FuncInfo::src_rewritten_中。

值得强调的是，此时BPF字节码程序还没有生成，自然也没有填写；我们将在下一节看到，BPF字节码生成之后，起始地址和size也被保存在BPFModule::prog_func_info_中。

从LLVM IR到BPF字节码 (3.2.5)

回到BPFModule::load_string函数，生成LLVM IR以及map/table的描述信息之后，就调用BPFModule::finalize，这里继续编译工作：

  • 首先生成一个ExecutionEngine实例，它就是编译LLVM IR的引擎；编译成什么呢？一般而言，是编译成某种architecture（如x86, ia64）的汇编，这里当然是编译成BPF字节码。注意：这是LLVM对BPF提供的支持。所以，它通过如下代码把architecture设置成bpf:
1
builder.setMArch("bpf");
  • 然后调用run_pass_manager进行编译。我们也可以对biolatency做简单修改，加上debug=DEBUG_LLVM_IR，让它在编译之前打印出LLVM IR程序：
1
b = BPF(text=bpf_text, debug=DEBUG_LLVM_IR)

输出的LLVM IR程序（截取trace_req_start）如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
define dso_local i32 @trace_req_start(ptr nocapture noundef readonly %0) local_unnamed_addr #0 section ".bpf.fn.trace_req_start" !dbg !5370 {
  %2 = alloca ptr, align 8
  %3 = alloca ptr, align 8
  %4 = alloca i32, align 4
  %5 = alloca i32, align 4
  %6 = alloca i64, align 8
  call void @llvm.dbg.value(metadata ptr %0, metadata !5374, metadata !DIExpression()), !dbg !5385
  call void @llvm.lifetime.start.p0(i64 8, ptr nonnull %2) #4, !dbg !5386
  %7 = getelementptr inbounds %struct.pt_regs, ptr %0, i64 0, i32 14, !dbg !5387
  %8 = load i64, ptr %7, align 8, !dbg !5387, !tbaa !5388
  %9 = inttoptr i64 %8 to ptr, !dbg !5393
  call void @llvm.dbg.value(metadata ptr %9, metadata !5375, metadata !DIExpression()), !dbg !5385
  store ptr %9, ptr %2, align 8, !dbg !5394, !tbaa !5395
  call void @llvm.lifetime.start.p0(i64 8, ptr nonnull %3) #4, !dbg !5397
  call void @llvm.dbg.value(metadata ptr %3, metadata !5377, metadata !DIExpression(DW_OP_deref)), !dbg !5398
  store i64 0, ptr %3, align 8, !dbg !5399
  call void @llvm.dbg.value(metadata ptr %9, metadata !5375, metadata !DIExpression()), !dbg !5385
  %10 = getelementptr inbounds %struct.request, ptr %9, i64 0, i32 15, !dbg !5400
  %11 = call i32 inttoptr (i64 4 to ptr)(ptr noundef nonnull %3, i64 noundef 8, ptr noundef nonnull %10) #4, !dbg !5401
  %12 = load ptr, ptr %3, align 8, !dbg !5402, !tbaa !5395
  call void @llvm.dbg.value(metadata ptr %12, metadata !5377, metadata !DIExpression()), !dbg !5398
  call void @llvm.lifetime.end.p0(i64 8, ptr nonnull %3) #4, !dbg !5403
  call void @llvm.dbg.value(metadata ptr %12, metadata !5376, metadata !DIExpression()), !dbg !5385
  call void @llvm.lifetime.start.p0(i64 4, ptr nonnull %4) #4, !dbg !5404
  call void @llvm.dbg.value(metadata ptr %4, metadata !5379, metadata !DIExpression(DW_OP_deref)), !dbg !5405
  store i32 0, ptr %4, align 4, !dbg !5406
  %13 = call i32 inttoptr (i64 4 to ptr)(ptr noundef nonnull %4, i64 noundef 4, ptr noundef %12) #4, !dbg !5407
  %14 = load i32, ptr %4, align 4, !dbg !5408, !tbaa !5409
  call void @llvm.dbg.value(metadata i32 %14, metadata !5379, metadata !DIExpression()), !dbg !5405
  call void @llvm.lifetime.end.p0(i64 4, ptr nonnull %4) #4, !dbg !5411
  %15 = icmp eq i32 %14, 253, !dbg !5412
  br i1 %15, label %16, label %26, !dbg !5413

16:                                               ; preds = %1
  call void @llvm.lifetime.start.p0(i64 4, ptr nonnull %5) #4, !dbg !5414
  call void @llvm.dbg.value(metadata ptr %5, metadata !5382, metadata !DIExpression(DW_OP_deref)), !dbg !5415
  store i32 0, ptr %5, align 4, !dbg !5416
  %17 = getelementptr inbounds %struct.gendisk, ptr %12, i64 0, i32 1, !dbg !5417
  %18 = call i32 inttoptr (i64 4 to ptr)(ptr noundef nonnull %5, i64 noundef 4, ptr noundef nonnull %17) #4, !dbg !5418
  %19 = load i32, ptr %5, align 4, !dbg !5419, !tbaa !5409
  call void @llvm.dbg.value(metadata i32 %19, metadata !5382, metadata !DIExpression()), !dbg !5415
  call void @llvm.lifetime.end.p0(i64 4, ptr nonnull %5) #4, !dbg !5420
  %20 = icmp eq i32 %19, 0, !dbg !5421
  br i1 %20, label %21, label %26, !dbg !5422

21:                                               ; preds = %16
  call void @llvm.lifetime.start.p0(i64 8, ptr nonnull %6) #4, !dbg !5423
  %22 = call i64 inttoptr (i64 5 to ptr)() #4, !dbg !5424
  call void @llvm.dbg.value(metadata i64 %22, metadata !5384, metadata !DIExpression()), !dbg !5385
  store i64 %22, ptr %6, align 8, !dbg !5425, !tbaa !5426
  %23 = call i64 @llvm.bpf.pseudo(i64 noundef 1, i64 noundef -1), !dbg !5428
  %24 = inttoptr i64 %23 to ptr, !dbg !5429
  call void @llvm.dbg.value(metadata ptr %2, metadata !5375, metadata !DIExpression(DW_OP_deref)), !dbg !5385
  call void @llvm.dbg.value(metadata ptr %6, metadata !5384, metadata !DIExpression(DW_OP_deref)), !dbg !5385
  %25 = call i32 inttoptr (i64 2 to ptr)(ptr noundef %24, ptr noundef nonnull %2, ptr noundef nonnull %6, i64 noundef 0) #4, !dbg !5430
  call void @llvm.lifetime.end.p0(i64 8, ptr nonnull %6) #4, !dbg !5431
  br label %26

26:                                               ; preds = %1, %16, %21
  call void @llvm.lifetime.end.p0(i64 8, ptr nonnull %2) #4, !dbg !5431
  ret i32 0, !dbg !5431
}

真正的编译工作是LLVM的事，我们不涉及。编译之后得到的BPF字节码也可以通过修改biolatency（加上debug=DEBUG_SOURCE）来打印：

1
b = BPF(text=bpf_text, debug=DEBUG_SOURCE)

输出的BPF字节码程序（截取trace_req_start）如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
Disassembly of function trace_req_start
; struct request *req = (struct request *)ctx->di; // Line  37
   0:    79 13 70 00 00 00 00 00    r3 = *(u64 *)(r1 + 112)
   1:    7b 3a f8 ff 00 00 00 00    *(u64 *)(r10 - 8) = r3
   2:    b7 07 00 00 00 00 00 00    r7 = 0
; struct gendisk *disk = ({ typeof(struct gendisk *) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&req->rq_disk); _val; }); // Line  39
   3:    7b 7a f0 ff 00 00 00 00    *(u64 *)(r10 - 16) = r7
   4:    07 03 00 00 a0 00 00 00    r3 += 160
   5:    bf a1 00 00 00 00 00 00    r1 = r10
   6:    07 01 00 00 f0 ff ff ff    r1 += -16
   7:    b7 02 00 00 08 00 00 00    r2 = 8
   8:    85 00 00 00 04 00 00 00    call 4
   9:    79 a6 f0 ff 00 00 00 00    r6 = *(u64 *)(r10 - 16)
; if (!(({ typeof(int) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&disk->major); _val; }) == 253 && ({ typeof(int) _val; __builtin_memset(&_val, 0, sizeof(_val)); bpf_probe_read(&_val, sizeof(_val), (void *)&disk->first_minor); _val; }) == 0)) { // Line  40
  10:    63 7a f0 ff 00 00 00 00    *(u32 *)(r10 - 16) = r7
  11:    bf a1 00 00 00 00 00 00    r1 = r10
  12:    07 01 00 00 f0 ff ff ff    r1 += -16
  13:    b7 02 00 00 04 00 00 00    r2 = 4
  14:    bf 63 00 00 00 00 00 00    r3 = r6
  15:    85 00 00 00 04 00 00 00    call 4
  16:    61 a1 f0 ff 00 00 00 00    r1 = *(u32 *)(r10 - 16)
  17:    55 01 13 00 fd 00 00 00    if r1 != 253 goto +19
  18:    63 7a f0 ff 00 00 00 00    *(u32 *)(r10 - 16) = r7
  19:    07 06 00 00 04 00 00 00    r6 += 4
  20:    bf a1 00 00 00 00 00 00    r1 = r10
  21:    07 01 00 00 f0 ff ff ff    r1 += -16
  22:    b7 02 00 00 04 00 00 00    r2 = 4
  23:    bf 63 00 00 00 00 00 00    r3 = r6
  24:    85 00 00 00 04 00 00 00    call 4
  25:    61 a1 f0 ff 00 00 00 00    r1 = *(u32 *)(r10 - 16)
  26:    55 01 0a 00 00 00 00 00    if r1 != 0 goto +10
; u64 ts = bpf_ktime_get_ns(); // Line  45
  27:    85 00 00 00 05 00 00 00    call 5
  28:    7b 0a f0 ff 00 00 00 00    *(u64 *)(r10 - 16) = r0
; bpf_map_update_elem((void *)bpf_pseudo_fd(1, -1), &req, &ts, BPF_ANY); // Line  46
  29:    18 11 00 00 ff ff ff ff 00 00 00 00 00 00 00 00    ld_pseudo    r1, 1, 4294967295
  31:    bf a2 00 00 00 00 00 00    r2 = r10
; u64 ts = bpf_ktime_get_ns(); // Line  45
  32:    07 02 00 00 f8 ff ff ff    r2 += -8
  33:    bf a3 00 00 00 00 00 00    r3 = r10
  34:    07 03 00 00 f0 ff ff ff    r3 += -16
; bpf_map_update_elem((void *)bpf_pseudo_fd(1, -1), &req, &ts, BPF_ANY); // Line  46
  35:    b7 04 00 00 00 00 00 00    r4 = 0
  36:    85 00 00 00 02 00 00 00    call 2
; } // Line  48
  37:    b7 00 00 00 00 00 00 00    r0 = 0
  38:    95 00 00 00 00 00 00 00    exit

如图5所示，生成的BPF字节码，以及各种section（例如.text, .symtab, .debug_info, .BTF, .BTF.ext, .maps.start, .maps.dist, .maps.extension，和ELF类似），被保存到BPFModule::sections_中。这是通过ExecutionEngine回调MyMemoryManager完成的。

至此，“把大象装冰箱”的第1步算是完成了：终于得到了BPF字节码。如图5所示，函数trace_req_start和trace_req_done的BPF字节码起始地址和size被保存在BPFModule::prog_func_info_中（FuncInfo结构的start_和size_成员）。我们将在第3.4节看到，要加载函数到内核，要先到BPFModule::prog_func_info_中查函数BPF字节码的起始地址和size。

创建map storage (3.3)

生成BPF字节码之后，就要为加载运行做准备了。所以BPFModule::finalize还做了2个事情：

  • 一个是处理BPF字节码程序中的BTF section（.BTF和.BTF.ext）；这个是为可移植性而做的锦上添花的工作，我们留待后文介绍CO-RE（见第TODO节）时再说。
  • 另一个就是创建map，代码中也叫table；这是本小节的内容。

第3.2.3节生成了map storage（start，dist和extension）的描述信息并存储到BPFModule::ts_字段；第3.2.5节中生成了这样一些section：.maps.start， .maps.dist和.maps.extension；这些都是死的东西，就像保存在ELF文件中或者读到内存中的可执行文件或者库文件。要在运行时使用它们，就要在内核中创建它们。它们有点类似于socket，创建之后返回一个fd，以后使用fd以及配套的系统调用来与内核交互。所以，这一部分不是BCC提供的能力，而是linux内核以及BPF库（图3中的libbpf）提供的。

BCC层（BPFModule::create_maps即被调用的函数）所做的事情不多，很快调用到libbpf库的bpf_map_create函数。这里代码风格有点眼熟，它和创建线程pthread_create类似，初始化一个bpf_attr attr，然后调用syscall：syscall(__NR_bpf, BPF_MAP_CREATE, attr, size)类似风格的syscall很常见。返回的map fd被保存在BPFModule::ts_中，如图5所示。

以后和map的交互都要通过fd来完成了。例如要在用户态更新map，可以调用libbpf库的bpf_map_update_elem函数，它最终对应的系统调用是：syscall(__NR_bpf, BPF_MAP_UPDATE_ELEM, ...)；再如，我们将在第3.6节读程序的输出，会调用bpf_map_lookup_elem，对应的系统调用是：syscall(__NR_bpf, BPF_MAP_LOOKUP_ELEM, ...)。此乃后话，现在程序还没被加载到内核，更别提运行乃至输出结果了。

加载函数到内核 (3.4)

现在，我们有了BPF程序的字节码，并且在程序运行要用的数据变量（map）也创建好了，接下来就是加载了。回到最上层biolatency，加载和attach到events是在这一行完成的（以trace_req_start为例）：

1
b.attach_kprobe(event="blk_account_io_start", fn_name="trace_req_start")

我们把attach留到3.5节，这里只看加载，即python库class BPF的load_func函数，输入的是函数名（以trace_req_start为例）：

  • lib.bpf_function_start：从C++库BPFModule::prog_func_info_中查trace_req_start的BPF字节码的起始地址；
  • lib.bpf_function_size：同上，查size；
  • 调用C++库lib.bcc_func_load；输入参数是BPF字节码的起始地址和size；

和创建map storage类似，通过系统调用，把函数BPF字节码加载到内核。其实BCC的核心功能是rewrite和编译，其他的流程借助BPF库（图3中的libbpf）完成，干预较少。所以，这里很快走到libbpf库bpf_prog_load函数，这里还是熟悉的配方：初始化一个bpf_attr attr，然后进行系统调用；syscall(__NR_bpf, BPF_PROG_LOAD, attr, size)。返回的是函数的fd（prog fd或者func fd），下面attach会用到它。

attach函数到events (3.5)

这一节我们要把函数（trace_req_start和trace_req_done）关联（attach）到对应的event上。显然，我们是想在内核函数blk_account_io_start被调用时触发trace_req_start；blk_account_io_done被调用时触发trace_req_done。因为blk_account_io_start/done都是内核函数，我们这里使用的event是kprobe。

上一节加载函数返回的prog fd（或叫func fd，记作progfd）是函数的抓手；event是blk_account_io_start/done；有了这两方，就可以进行关联（attach）了：

  • python库class BPF的attach_kprobe调用C++库函数bpf_attach_kprobe，输入prog fd和event name（p_blk_拼接内核函数名，即p_blk_account_io_start/done）；
  • 调用系统调用syscall(__NR_perf_event_open, &attr, ...)创建一个perf_event，返回perf_event_fd；
  • 调用系统调用ioctl(perf_event_fd, PERF_EVENT_IOC_SET_BPF, progfd)和ioctl(perf_event_fd, PERF_EVENT_IOC_ENABLE, 0)完成关联；

从BPF map storage读取输出 (3.6)

运行与观察 (3.7)

BTF (4)

抽象地说，BTF(BPF Type Format)是一个specification，用于定义和BPF program/map相关的debug-info的metadata format，最初只包括data types，后来又加入了function-info和line-info。BTF specification有两个部分:

  • BTF kernel API
  • BTF ELF file format
    后者是描述ELF文件格式。
